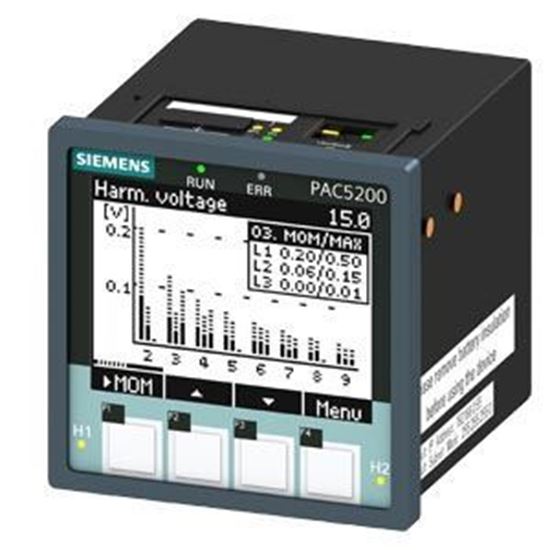

PAC 5200

Thiết bị đo lường Sentron PAC Giải pháp cho nguồn cung cấp điện chất lượng!
Nhà sản xuất: Siemens
Gọi để biết giá

Tổng quan

       Các thiết bị đo 7KM PAC được sử dụng để đo lường và hiển thị tất cả các thông số hệ thống có liên quan trong phân phối điện hạ thế. Chúng có thể được sử dụng để đo cả hai là đơn pha và đa pha trong các hệ thống cung cấp điện 3 và 4-dây dẫn (TN, TT, IT). Chúng ghi lại các giá trị năng lượng cho tủ phân phối chính hoặc tải cá nhân một cách chính xác và đáng tin cậy và cũng có thể cung cấp giá trị đo quan trọng để đánh giá tình trạng của nhà máy và chất lượng của nguồn điện. Các thiết bị đo 7KM PAC5200 có giao diện Modbus TCP qua Ethernet và một máy chủ web cho tham số hóa và quản lý dữ liệu.

Lợi ích

  •        Lắp đặt đơn giản và dễ sử dụng
  •        Hoạt động trực quan qua 4 phím chức năng
  •        Máy chủ web tích hợp cho tham số hóa, hiển thị và đánh giá
  •        4 đèn LED chỉ thị
  •         Sử dụng trên toàn thế giới: Phê chuẩn quốc tế. Được phát triển và thử nghiệm theo tiêu chuẩn châu Âu và quốc tế
  •        Đo lường năng lượng chính xác
  •        Tích hợp hệ thống linh hoạt: Tích hợp giao tiếp Ethernet. Kết quả đầu ra kỹ thuật số đa chức năng. Giám sát giới hạn
  •        Có thể được kết nối trực tiếp với các mạng cung cấp điện lên đến 690 V AC (UL-L), mà không cần biến áp điện áp
  •        Theo dõi tình trạng và chất lượng cung cấp điện: Thông tin cơ bản để đánh giá chất lượng cung cấp điện. Cung cấp lịch sử nhà máy theo hình thức hoạt động, kiểm soát và các sự kiện liên quan đến hệ thống
  •        Năng lượng rõ ràng, tích cực, năng lượng phản ứng, cũng như nhập, phản hồi
  •        Sử dụng toàn diện, chẳng hạn như màn hình người dùng định nghĩa, thanh thông báo trạng thái
  •        Đo lường đến mức hài bậc 40 của dòng điện và điện áp
  •        Thẻ SD 2 GB tích hợp cho chức năng ghi chép
  •        Ghi linh hoạt: Ghi giá trị đo, Trend, sự kiện, lỗi
  •        Tích hợp PQ ghi và báo cáo theo EN 50.160
  •        Xuất dữ liệu: COMTRADE, PQDIF

Thông số kỹ thuật



Mã sản phẩm: 7KM5412-6BA00-1EA2

Kiểu kết nối: Kết nối vít

Bảng điều khiển, 96 x 96 mm, khối lượng 0,809 Kg

Bộ cấp nguồn điện áp cao AC / DC

UA,UX:

110 ... 230 V AC ± 10%, 50/60 Hz

24 ... 250 V DC ± 10%

Đo đầu vào

Ue: max.690/400V3AC,50/60Hz

Ie: /1Ahoặc/5A

Đầu vào-ra số: 0/2

Modul mở rộng: 0





Mã sản phẩm: 7KM5412-6CA00-1EA8

Kiểu kết nối: Kết nối vít

Không có màn hình, khối lượng 0,754 Kg

Bộ cấp nguồn điện áp cao AC / DC

UA,UX:

95 ... 240 V AC ± 10%, 50/60 Hz

110 ... 340 V DC ± 10%

Đo đầu vào

Ue: max.690/400V3AC,50/60Hz

Ie: /1Ahoặc/5A

Đầu vào-ra số: 0/2

Modul mở rộng: 0
